我們為高端芯片國產化賦能
依托于光刻機的光罩（Litho）工藝是半導體芯片加工流程中的核心工藝，光罩的層數是影響半導體芯片工藝復雜度及加工成本的關鍵指標。當代溝槽-場截止型IGBT一般采用9-10層光罩進行加工。安建早于2019年即在國內頂尖8-inch晶圓廠成功開發并量產了僅采用7層光罩工藝的第七代溝槽-場截止IGBT技術，是國內第一家量產第七代IGBT的國產廠家，并完全擁有相關自主知識產權。
近期，安建將自有專利的第7層光罩工藝流程成功轉移至國內頂級12-inch IGBT加工平臺，也是國內首家推出基于7層光罩工藝的12-inch第七代IGBT的國產廠家。此項技術突破表征了安建在國內IGBT芯片及加工工藝設計方面的雙重技術領先優勢。
下圖為安建采用7層光罩工藝的第七代12-inch 1200V-25A IGBT晶圓。
光罩層數的減少并未對器件性能、堅固性及可靠性造成任何影響。下圖為采用上述晶圓封裝的第七代1200V-25A PIM模塊，型號為JG1A25P120DG2（pin-to-pin兼容國外進口的第七代EasyPIM-1B?模塊）。相應的模塊產品已通過工業變頻及伺服驅動等客戶測試認證。
 |
|
相應模塊在某知名客戶4kW高頻電機變頻器（載頻16kHz）完全通過各類極限工況測試，測試結果如下：
驅動波形：

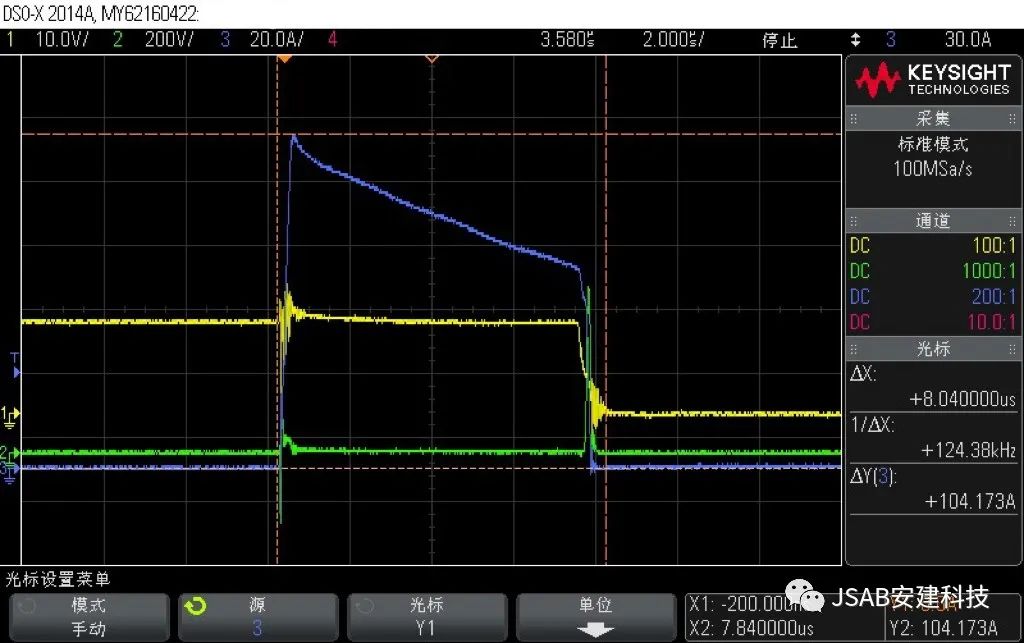

相間短路波形：
1s急減速測試波形：
安建半導體致力于為客戶提供國際一流、國內領先的功率半導體器件，如需樣品，歡迎與我們聯系 sales@jsab-tech.com 。
