近年來,工業及消費市場對于系統的要求不斷提高,為達到更優秀的效率、可靠性及熱性能,MOSFET作為功率核心部件擔當著非常重要的角色。安建半導體為滿足不斷發展及增長的解決方案需求,除了在傳統直插式封裝,如TO-220及TO-247,及性能較高的貼片式封裝,如TOLL及TO-263,中奠定良好基礎外,更引入了先進熱性能封裝技術,采用頂部散熱設計「TOLT」,及雙面散熱設計「DFN5x6 DSC (Dual Side Cooling) 」為市場提供更卓越的SGT MOSFET產品系列。
1. 封裝設計
TOLT是表面散熱的引腳型TO封裝,與同樣有高電流、高功率密度的TOLL封裝相比,TOLT將汲極直接暴露于表面,透過將散熱片置于表面,使絕大部分的熱量不需透過PCB,以更直接的方式傳至散熱片,降低傳統底部散熱封裝(例如TOLL及TO-263等)透過PCB傳熱時所產生的功耗。TOLT通過優化散熱和熱傳導路徑,不但可以提升整體系統熱性能,更為客戶設計PCB及考慮散熱方案時提供更靈活的方案

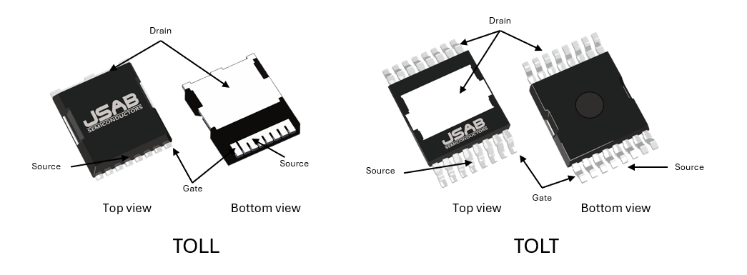

封裝示意圖
DFN5X6 DSC是雙面散熱型封裝,與同樣POD的單面散熱DFN5X6相比,DFN 5X6 DSC在保留汲極的底部散熱面的同時,將表面的銅夾片外露,使DFN5X6 DSC可同時透過底部PCB和頂部外露銅夾片,配合散熱片同時散熱。 DFN 5X6 DSC可以大幅降低整體器件熱阻,從而降低系統工作溫度,提高其穩定性及延長器件的使用壽命。DFN 5X6 DSC以達到極致的功率密度,為高熱性能及功率要求的客戶提供更優秀的方案。

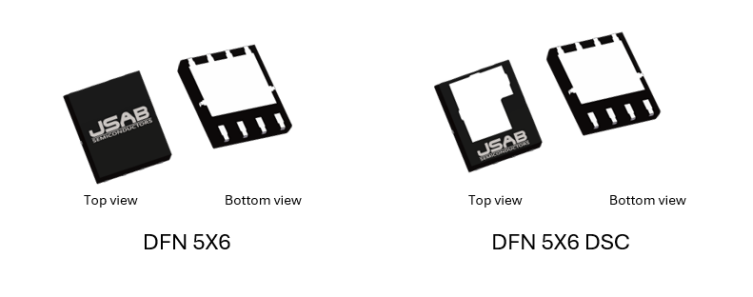

封裝示意圖
2. 產品優勢及應用領域
在電力電子領域,MOSFET 通常是表面貼裝 (SMD),采用DFN 5x6, TO-263 和 TOLL 等封裝類型。SMD安裝是首選技術,因?yàn)樽鳛橐环N緊湊的解決方案,它具有良好的性能以及自動放置和焊接的便利性。然而,SMD元件的散熱并不理想,因?yàn)闊醾鞑ヂ窂酵ǔ4┻^印刷電路板 (Fig. 1)。
Fig. 1 傳統底部散熱封裝的散熱路徑

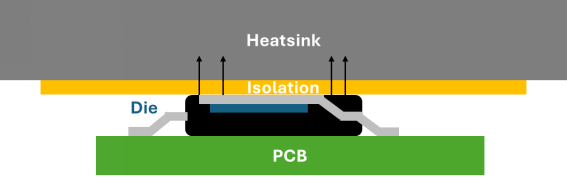

安建半導體推出新型TOLT和DFN 5X6 DSC 封裝中器件的熱路徑是向上的,因此散熱器位于MOSFET上方 (Fig. 2),能將功率器件、柵極驅動器和其它元件等元件放置在電路板底部的釋放區域。這能使用更小的PCB。這種更緊湊的布局還能實現更短的柵極驅動器走線,這在工作中是一個優勢。
Fig. 2 頂部散熱封裝位于封裝頂部的散熱器,從而改善布局和散熱路徑
由于熱量不再需要通過PCB,因此電路板本身保持較低溫度,MOSFET附近的元件在較低溫度下工作,因此更可靠。頂部冷卻封裝提供了更好的熱響應,每瓦功耗的溫升較低,能在預定的最大結溫升高下以更大的功率運行。最終,采用頂冷封裝的相同MOSFET芯片比采用標準SMD封裝的相同芯片具有更高的電流和性能能力。
封裝型式 | 產品優勢 | 應用領域 |
TOLT | ? 高功率密度 ? 靈活而出色的散熱方案 ? 低表面熱阻 ? 高可靠性 | ? 電池管理系統 ? 馬達控制 (E-Bike, 電動兩輪車, 服務機器人) |
DFN 5X6 DSC | ? 高功率密度 ? 兼容DFN 5X6 POD ? 低封裝電阻及寄生電感 ? 低整體熱阻 ? 高可靠性 | ? 電池化成 ? 高功率電源 (LED, 服務器) ? 馬達控制 (E-Bike, 電動工具, 服務機器人, AGV) |

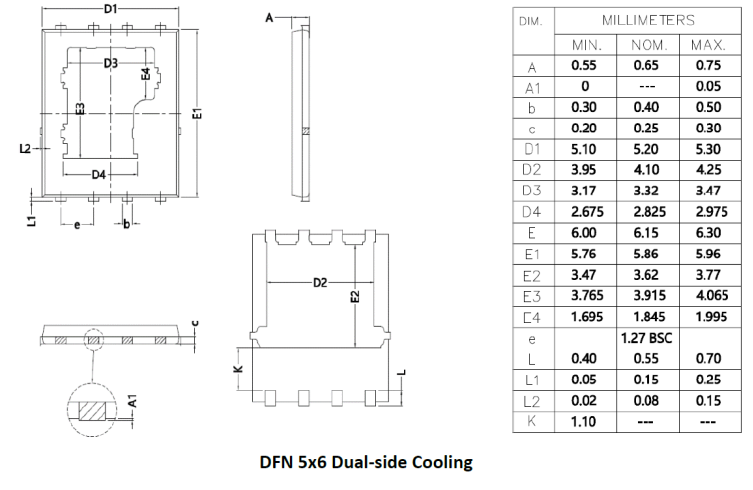

2. 推薦型號及POD
安建半導體致力于為客戶提供國際一流、國內領先的功率半導體器件,如需樣品,歡迎聯系sales@jsab-tech.com。
